5.型材框架设计
分类： 机械 专栏： 【带小白做项目】机械/机电毕设速成 标签： 机械 机电 毕业设计
2025-10-04 17:34:54 96浏览
搭建便携式售货机的型材框架
草稿
依照草稿，在SolidWorks中设计便携式售货机的型材框架。
3D草图
在3D草图中画出轮廓和内部构造，合理标注尺寸，注意，针对一批相同作用的棱边，可以只对一个标注尺寸，其余棱边通过添加关系，使它们与标注棱边相等。这样在修改时比较方便。

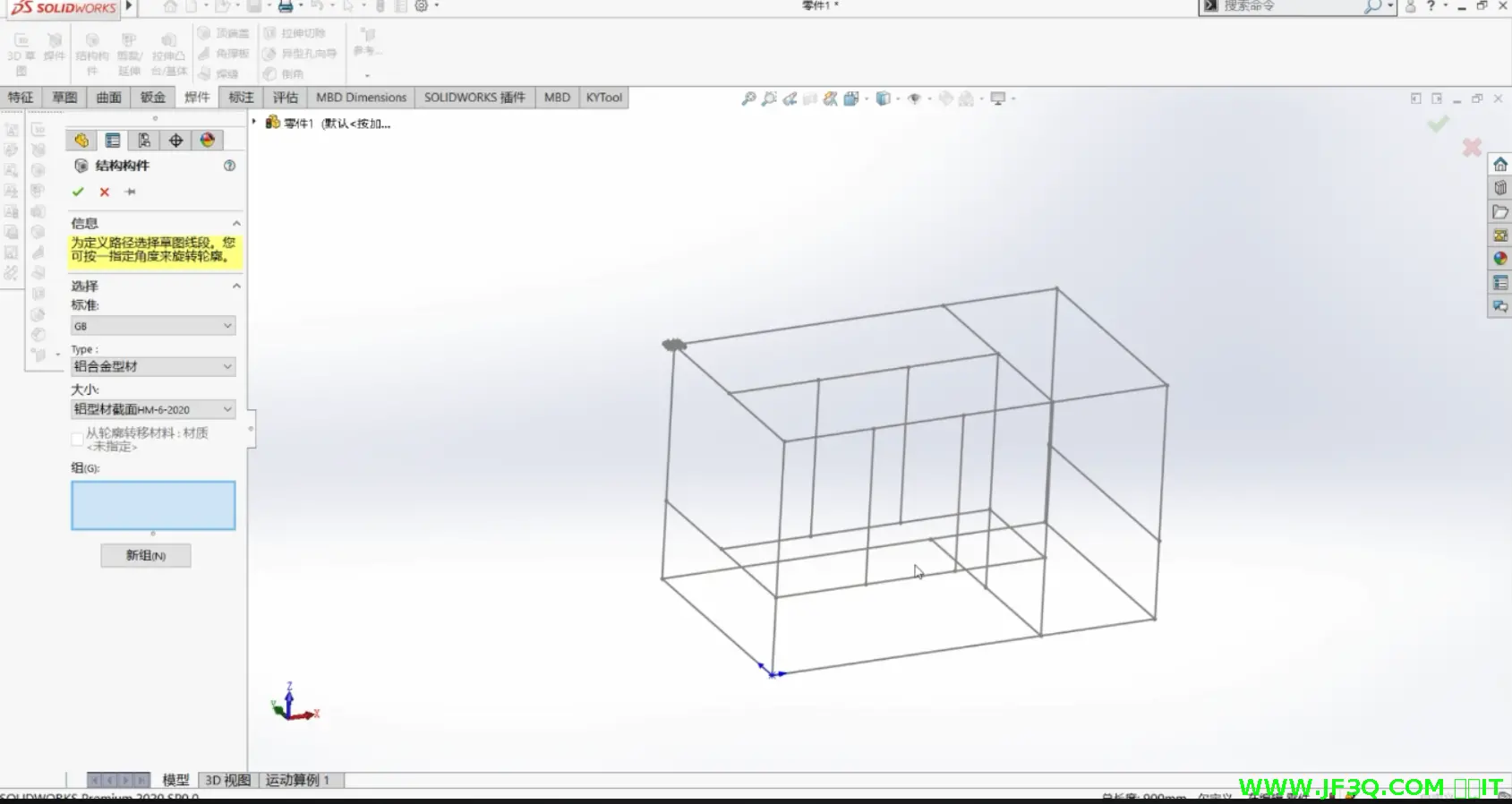

结构构件
使用结构构件命令，对型材框架进行建模。注意命令中“组别”要素的应用：在多条棱边相交时，组别靠前的型材优先成型，组别靠后的型材会被组别靠前的型材截断。
剪裁延伸
通过剪裁延伸命令对残缺角进行优化。快捷操作：点按回车，重复上一个命令；在对应图标出现时点按鼠标右键，快捷确认。

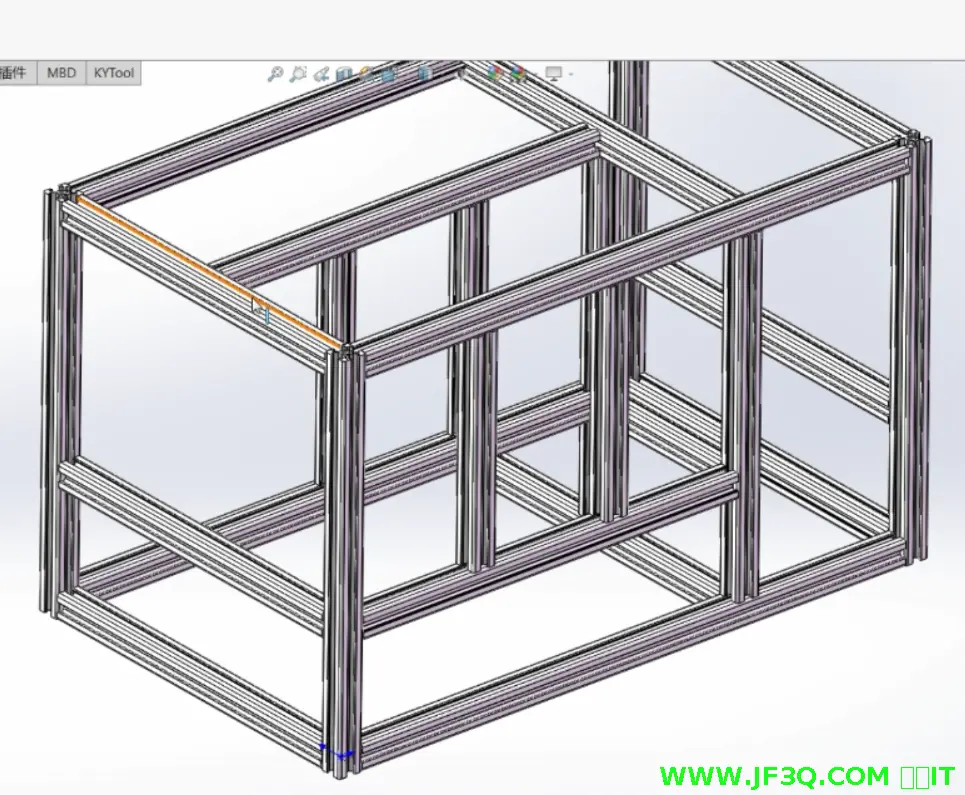

最终效果
